RJ45連接器屬于模塊化連接器，通常在家庭和辦公室中用于以太網連接和計算機網絡。而RJ11連接器是電話線最常用的連接器，由于二者的外觀相似，RJ45連接器經常與RJ11連接器混淆，但是RJ45連接器與較小的RJ11連接器有很大不同之處，本文正凌陽光連接器廠家主要從兩種連接器外觀、結構、接線方案和應用方面來進行區分。

一、RJ45連接器與RJ11連接器的外觀不同之處

盡管乍看之下兩個連接器看起來非常相似，但RJ45連接器和RJ11連接器實際上在物理上是彼此不同的。仔細檢查就會發現，RJ45實際上比RJ11寬一點，更長一些，這是因?yàn)榍罢呖扇菁{更多的電線。但是，這種差異可以忽略不計，這就是為什么大多數人有時會錯誤地將RJ11電纜插入RJ45插座中的原因。盡管這在物理上是可能的，但應避免這樣做，以防止損壞RJ45插座。

二、RJ45連接器與RJ11連接器的結構不同之處

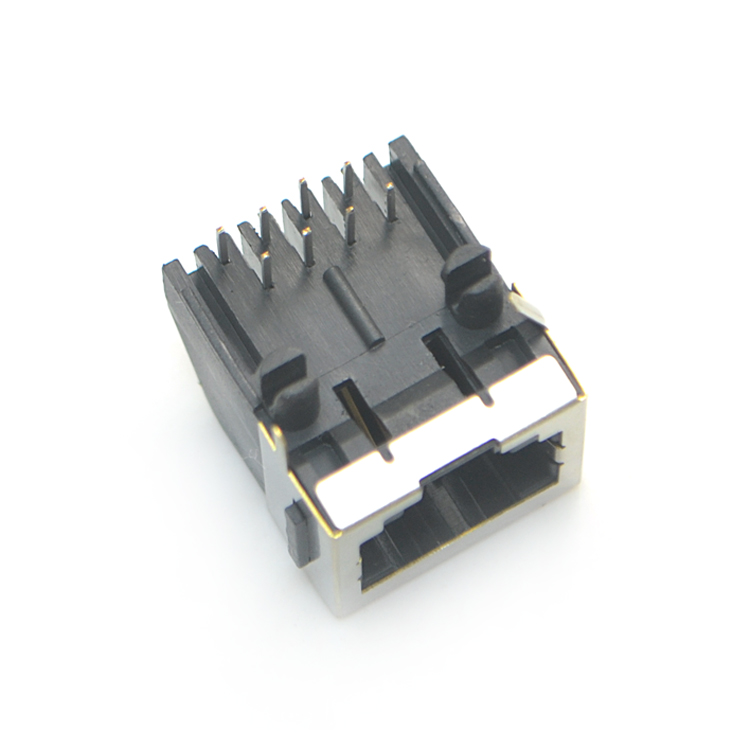

RJ45連接器與RJ11連接器在結構上的差異更為加明顯了，RJ45是雙絞線模塊化連接器，內部有八根電線和八個插槽，這種結構稱為八位八觸點（8P8C）。導線間隔為一毫米，每根導線具有不同的顏色，四根導線為純色，另外四根導線為條紋。

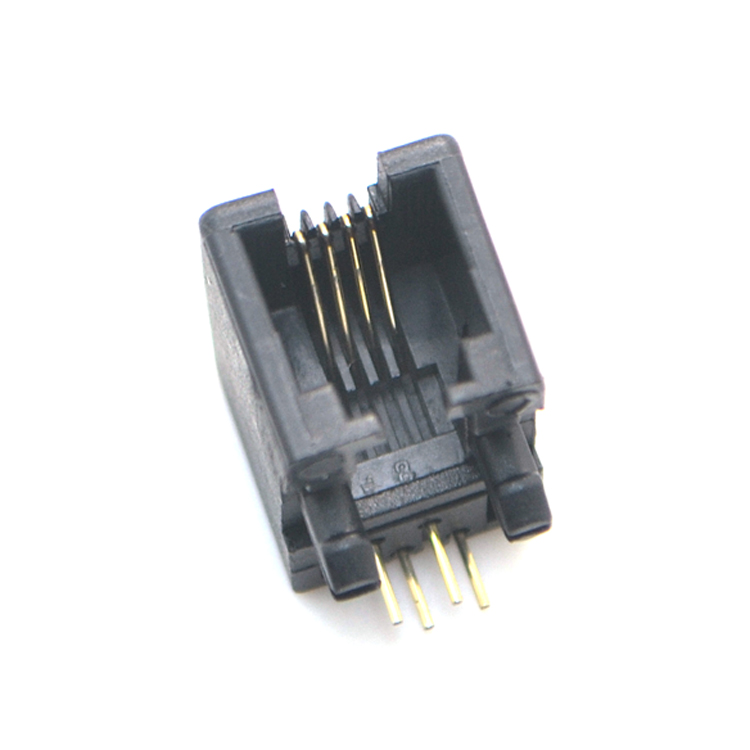

另一方面，RJ11是六位兩觸點（6P2C）連接器，這意味著它使用六個位置而不像RJ45的八個，并且只使用兩個導體，而不像RJ45的八個。而且在六個位置中，僅使用了兩個到四個，六個位置中僅使用兩個，就可以與6P2C類型的模塊化插孔進行接線。

三、RJ45連接器與RJ11連接器的接線方案不同之處

RJ45連接器與RJ11連接器這兩種類型的連接器的接線方案也存在顯著差異。如前所述，RJ11連接器有六個位置，最多只能使用四個中間位置。但由于采用這種接線方案，RJ11通常用于單線普通老式電話服務（POTS）住宅手機插孔。該接線方案通常具有兩對電線，可以容納兩條電話線的連接，紅色和綠色的針腳（位于中心的針腳）用于第一條電話線。

RJ45連接器連接器則具有兩種不同的接線方案，分為是T568A和T568B，這些對于創建兩種類型的電纜系統（直通和交叉電纜系統）作用很大。直通電纜系統有時稱為“跳線”，通常用于連接交換機，在此系統中，電纜的兩端均相同，這意味著在電纜的兩端都使用了T568A或T568B，但由于沒有交換引腳分配，因此稱為“直通”方案。

而交叉電纜系統則用于無需開關即可將計算機彼此連接，考慮到RJ45連接器的更常見的引腳分配類型，它在一端使用一個T568A，在另一端使用一個T568B。

四、RJ45連接器與RJ11連接器的應用領域不同之處

RJ45連接器與RJ11連接器兩者之間最顯著的區別在于使用方式和應用領域了。考慮到其結構和接線方案，RJ11連接器被廣泛用于ADSL，調制解調器電纜，電話線，選擇性振鈴器和防變色電路中，而在聯網計算機時，RJ45連接器可以與以太網電纜一起使用。

關于RJ45連接器與RJ11連接器的4個不同之處就介紹到這里了。深圳市正凌陽光科技有限公司成立于2010年，專注于連接器，排針排母，精密接插件，連接線，電子線束等電子產品的技術開發，我們具備強大的技術專長，將研究、開發、設計、制造和銷售相結合并制定良好的營銷體系，擁有先進的制造設備及產品測試能力，經過多年的經營和發展，正凌陽光連接器廠家的產品銷量以布遍世界各地。
