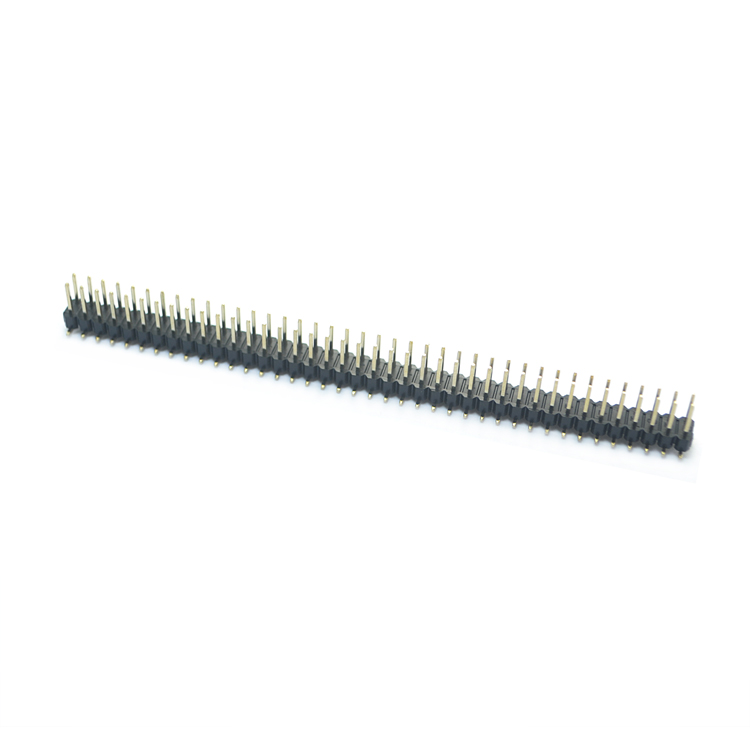

型號 | 2.54mm雙排SMT排針連接器 | 種類 | 排針 |
觸點 | 黃銅觸點 | 額定電流 | 3.0AAC/DC |
鍍銅層 | 鍍金鎳層 | 接觸電阻 | 20毫微米 |
介質耐壓 | Ac 500 V | 最大絕緣電阻 | 1000 mQMIN |
工作溫度 | -40°c ~ +105°c | 電鍍金 | 50μ鎳或定制 |
工作頻率 | 低頻 | 應用范圍 | PCB |
接口類型 | DIN(大/中/小) | 產品形狀 | 條形 |
產品針長 | 可定制 | 制作工藝 | 冷壓 |
加工定制 | 是 | 產品材質 | 黃銅/磷青銅 |
產品特性 | 耐高溫/阻火/阻燃 | 材料絕緣子 | 聚醚,UL94V-0 |
排針介紹:
排針連接器英文名稱為:Pin Header。
該排針產品可以分為:單排針和雙排針,其中三排針和四排針也可按照根據客戶要求制作。因為它是分離式引腳頭,可以輕松切入任何引腳針頭,通常與插座或可堆疊排母連接器配合使用。
這種連接器廣泛應用于電子、電器、儀表中的PCB電路板中,其作用是在電路內被阻斷處或孤立不通的電路之間,起到橋梁的功能,擔負起電流或信號傳輸?shù)娜蝿?wù)。通常與排母配套使用,構成板對板連接;或與電子線束端子配套使用,構成板對線連接;亦可獨立用于板與板連接。
排針有萬用連接器的美名。一般與其配對使用的有排母,線端等連接器。而隨著排針連接器市場的競爭,現在有部分廠家從電鍍(仿金)及材質(青包鋼,合金等)上入手降低成本,但同樣也降低了產品的使用特性及壽命。
排針規格分類:
由于不同產品所需要的規格并不相同,因此排針也有多種型號規格,按電子行業的排針連接器標準分類:
根據間距大致可分為2.54mm,2.00mm,1.27mm,1.00mm,0.8mm五類根據排數有單排針,雙排針,三排針等;根據封裝用法則有貼片SMT(臥貼/立貼),插件DIP(直插/彎插)等;按照安裝方式劃分:180°用S表示、90°用W表示,SMT用T表示。
排數 | 單排、雙排、三排、四排,最多為四排 | 針數 | 02to80 |
針腳 | 直腳、彎腳、SMT針的大小 | 尺寸 | 外形尺寸長度、寬度、厚度,排距 |
間距 | 0.8,1.0,1.27,2.0,2.54mm間距 | 材質 | 指接觸件材質及表面處理,絕緣體材質 |
包裝 | 泡殼裝、卷袋、散裝 | 插針材料 | 黃銅或磷青銅;絕緣體材料:塑膠UL94V-0 |
表面處理 | 鍍金0.8u,鍍錫、鍍鎳 | 參數特點 | 單排和雙排,直針和彎針,針腳間距為2.54mm和3.96mm,多種針腳長度 |
加工工藝 | 排針加工工藝過程主要為,先按要求用黃銅(或磷青銅)加工好插針,并按要求先鍍鎳再鍍金,再使用模具加工好絕緣體部份,最后在專用設備上按尺寸要求將插針鑲到絕緣體上。 |
排針應用:
這種類型的排針適用于PCB板對板連接或信號傳輸應用。
1.數據處理 2.計算機 3.程序控制設備 4.電子測量設備 5.自動控制 6.自動化 7.通訊
?
重新定義品質,為工控設備而生
![]() | 臺灣原廠模具,公差小于0.01 好連接器的第一步就是模具要好,正凌陽光采用臺灣原廠模具,精密度高,公差小于0.01,滿足工控設備高要求。 | ![]() | 樂器級黃銅,抗氧化耐腐蝕 正凌陽光采用樂器級黃銅腳針,添加特殊鍍金工藝,讓腳針使用壽命更長,信號傳輸穩定,更適合惡劣條件下長期使用。 |
![]() | 5層電鍍工藝,更多一層保護 正凌陽光連接器產品表面經五層電鍍處理,確保產品通過260/280度嚴格測試 | 通過24小時鹽霧測試。 | ![]() | 進口純料,不懼惡劣環境 正凌陽光采用進口純料,有PPT/PA6T/PA9T等多種規格供選擇,通過26°-280°高溫測試,更適合工控設備使用。 |
30多名資深工程師,為你量身定制工控連接解決方案
![]() | 航空航天 Aerospace | ![]() | 汽車行業 Automobile | ![]() | 軍工行業 Military industry | ![]() | AI智能 Ai intelligence |
![]() | 工控設備 Industrial | ![]() | 航母游輪 Aircraft carrier | ![]() | 電子電器 Electronic | ![]() | 智能機器人 Smart robot |
臺灣生產基地直供,品質遠超國際標準
![]() | ![]() | |
01 真臺產,精工造 在臺灣設置獨立模具研發工廠,確保精度滿足要求 在深圳、湖南、江西等地擁有生產基地,產地直發 在職員工300多人,15條生產線,日產連接器20萬個 | 02 重品質,可追溯 品質追溯:通過圖紙、產品管控,對產品問題可隨時追溯 產品均通過ISO9001,TS16949,ISO4001環境管理體系等國際認證 從焊接效率、使用壽命、環境、精度等6大維度進行全面質檢 | |
![]() | ![]() | |
03 比更快,還要快 常規產品現貨供應,可24小內快速發貨 根據客戶需求提供個性定制服務,新產品3天打樣,10天供貨 全新的全球供應鏈體系,數據化管理體系,加速產品供貨效率 | 04 不保修,只包換 如果是產品質量問題,我們無條件包換 配備專業的客服團隊,24小時在線,為您解答關于連接器應用的一切問題,讓你售后無憂 |
