1.27mm單排直針排針連接器

  • 產品名稱:1.27mm單排直針排針連接器
    操作溫度:-40°c ~ +105°c
    這種類型的排針適用于PCB板對板連接或信號傳輸應用。
    應用范圍:廣泛應用于各類家電、電動玩具、電子設備、電氣儀器、 數碼產品、現代辦公設備、 照明行業、汽車導航LCD面板、工控及監控類通訊設備等領域。
  • 咨詢熱線:18123773812
  • 產品詳情

  • 聯系我們

正凌陽光產品參數

型號

1.27mm單排直針排針連接器

種類

排針

觸點

黃銅觸點

額定電流

1.0AAC/DC

鍍銅層

鍍金鎳層

接觸電阻

20毫微米

介質耐壓

Ac 500 V

最大絕緣電阻

1000 mQMIN

工作溫度

-40°c ~ +105°c

電鍍金

50μ鎳或定制

工作頻率

低頻

應用范圍

PCB

接口類型

DIN(大/中/小)

產品形狀

條形

產品針長

可定制

制作工藝

冷壓

加工定制

是

產品材質

黃銅/磷青銅

產品特性

耐高溫/阻火/阻燃

材料絕緣子

聚醚,UL94V-0

正凌陽光產品介紹

排針介紹:

排針連接器英文名稱為:Pin Header。


該排針產品可以分為:單排針和雙排針,其中三排針和四排針也可按照根據客戶要求制作。因為它是分離式引腳頭,可以輕松切入任何引腳針頭,通常與插座或可堆疊排母連接器配合使用。


這種連接器廣泛應用于電子、電器、儀表中的PCB電路板中,其作用是在電路內被阻斷處或孤立不通的電路之間,起到橋梁的功能,擔負起電流或信號傳輸?shù)娜蝿?wù)。通常與排母配套使用,構成板對板連接;或與電子線束端子配套使用,構成板對線連接;亦可獨立用于板與板連接。


排針有萬用連接器的美名。一般與其配對使用的有排母,線端等連接器。而隨著排針連接器市場的競爭,現在有部分廠家從電鍍(仿金)及材質(青包鋼,合金等)上入手降低成本,但同樣也降低了產品的使用特性及壽命。


排針規格分類:

由于不同產品所需要的規格并不相同,因此排針也有多種型號規格,按電子行業的排針連接器標準分類:

根據間距大致可分為2.54mm,2.00mm,1.27mm,1.00mm,0.8mm五類根據排數有單排針,雙排針,三排針等;根據封裝用法則有貼片SMT(臥貼/立貼),插件DIP(直插/彎插)等;按照安裝方式劃分:180°用S表示、90°用W表示,SMT用T表示。


排數

單排、雙排、三排、四排,最多為四排

針數

02to80

針腳

直腳、彎腳、SMT針的大小

尺寸

外形尺寸長度、寬度、厚度,排距

間距

0.8,1.0,1.27,2.0,2.54mm間距

材質

指接觸件材質及表面處理,絕緣體材質

包裝

泡殼裝、卷袋、散裝

插針材料

黃銅或磷青銅;絕緣體材料:塑膠UL94V-0

表面處理

鍍金0.8u,鍍錫、鍍鎳

參數特點

單排和雙排,直針和彎針,針腳間距為2.54mm和3.96mm,多種針腳長度

加工工藝

排針加工工藝過程主要為,先按要求用黃銅(或磷青銅)加工好插針,并按要求先鍍鎳再鍍金,再使用模具加工好絕緣體部份,最后在專用設備上按尺寸要求將插針鑲到絕緣體上。


排針應用:

這種類型的排針適用于PCB板對板連接或信號傳輸應用。

1.數據處理 2.計算機 3.程序控制設備 4.電子測量設備 5.自動控制 6.自動化 7.通訊


正凌陽光產品展示

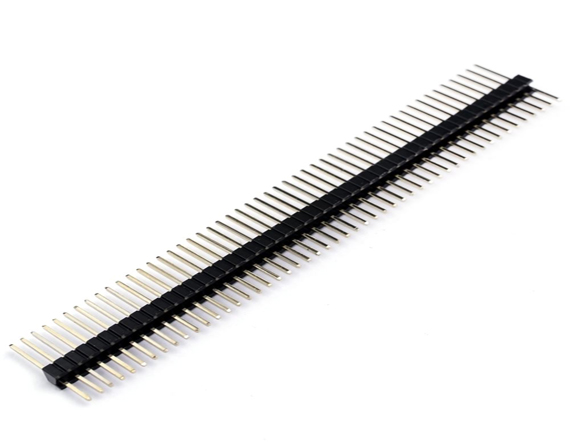

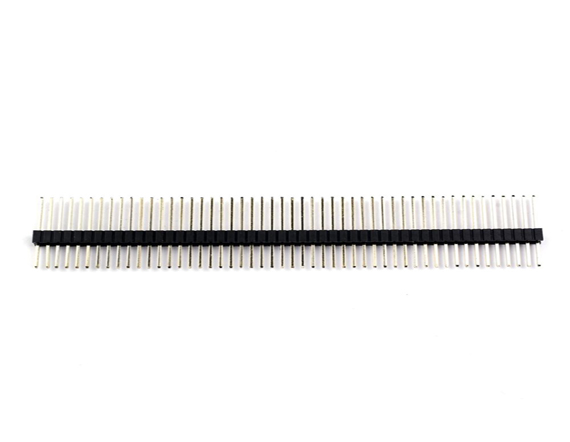

1.27單排直針排針連接器1.27排針



?
