連接器的種類有很多，牛角連接器是根據連接器類型中按實際使用情況分類出來的品種，據調查因為這類連接器的外形和牛角非常相似，而稱為牛角連接器的，牛角連接器是一種使用起來非常簡單的內部配線設備，也叫歐式連接器。本文主要介紹牛角連接器的規格參數、選型及安裝方式。

牛角連接器的主要規格參數

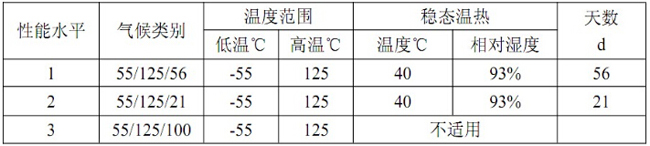

1.牛角連接器的氣候類別參數

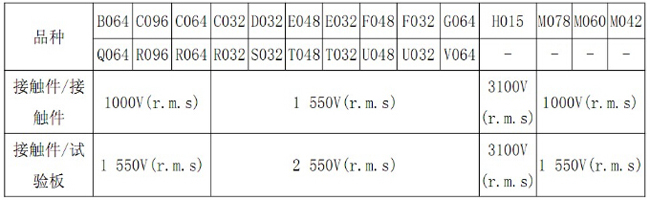

2.牛角連接器的耐電壓參數

3.牛角連接器的接觸電阻參數及絕緣電阻參數

牛角連接器的接觸電阻品種B、C、M、Q、R型為:20m Ω ，品種D、E、F、G、S、T、U、V為15 m Ω ，品種H為8 m Ω，絕緣電阻為10M Ω min。

4.牛角連接器的機械操作參數

牛角連接器的機械操作參數最大速度為10mm/s，間隔時間：30s（不插合）。

牛角連接器的選型方式

歐式及其混裝連接器通常使用在背板互連系統，被選用的牛角連接器應滿足以下幾點要求方式：

1.牛角連接器的參照系固定板連接器的安裝面上,通過安裝孔中心位置的線作為基準線，用靠近32號接觸件安裝孔的標稱中心作為基準點。

2.應優先選用C、R、M型的牛角連接器，其外形尺寸、安裝方式應符合IEC60603-2的有關規定，PCB打孔圖應參照牛角連接器參數庫中的有關圖樣。

3.牛角連接器的端接形式有壓接、焊接PCB等幾種形式，可根據實際需要進行選用。

4.若有EMC要求，牛角連接器必須滿足EMC要求。

5.RF混裝型的牛角連接器，RF端子的頻率范圍、阻抗特性、VSWR、插入損耗、應滿足一定的要求，與牛角連接器必須保證阻抗匹配。

牛角連接器的安裝方式

1.牛角連接器傾斜度安裝方向

自由和固定板裝牛角連接器的設計允許有傾斜度誤差，其縱軸向為± 4 °,橫軸向為± 4 °。

2.牛角連接器垂直于插入安裝方向

如果印制板或固定板裝牛角連接器是浮動安裝的，自由和固定板裝牛角連接器的設計應給出至少1mm能調節的位移量。

3.牛角連接器插入安裝方向

牛角連接器在完全插合至 U=14.2 時，應保證達到規定的接觸電阻。
